告别 “电老虎”，拥抱 “芯” 时代！科技让 AI 与 5G 跑得更快更稳 --- 硅电容

在5G通信、AI时代，传统的陶瓷电容器（MLCC）已渐显疲态。利用半导体工艺打造的“新物种”—硅电容，正悄然引领一场电子元器件的效率革命。

1. 硅电容是什么？

仅仅是换个材料那么简单吗？其实不然，传统MLCC（片式多层陶瓷电容器）像是用无数层薄饼叠起来的千层糕，虽然容量大，但在高频高压下容易产生微裂纹，且越做越小已碰到物理极限。硅电容，则是采用半导体芯片的制造工艺（光刻、刻蚀、薄膜沉积）在硅晶圆上“长”出来电容器。硅电容并非实验室里的花瓶，它已经成为了高端制造的“硬通货”。

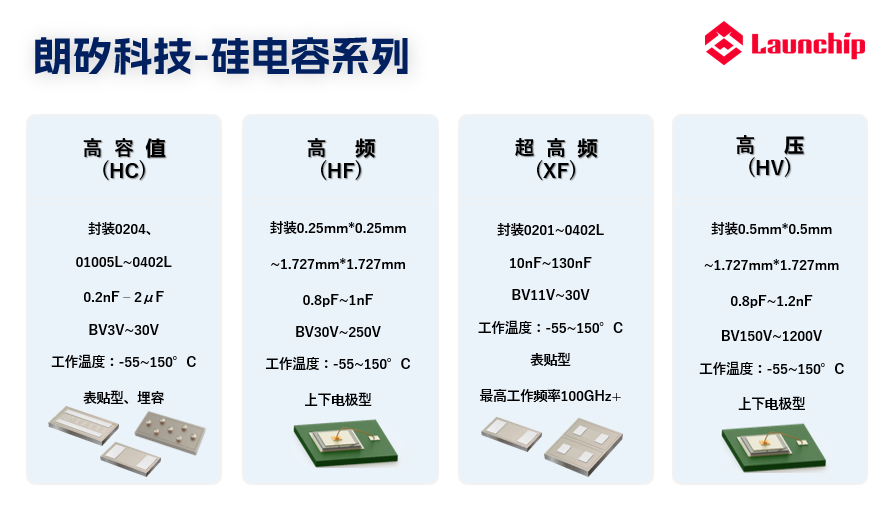

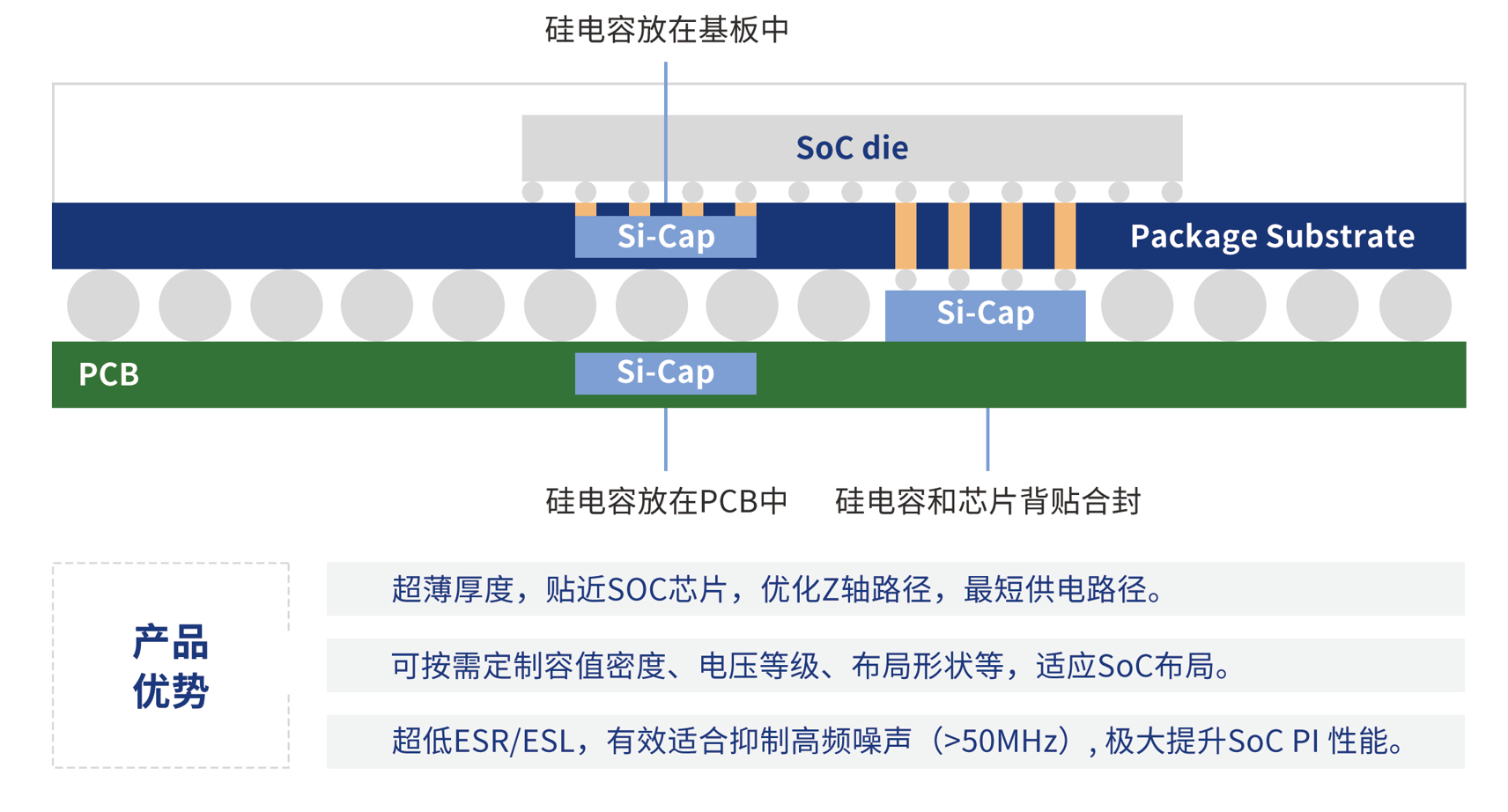

· 小芯片（Chiplet）供电网络优化：在2.5D/3D封装中，硅电容被嵌入在处理器基板（Substrate）或硅中介层（Interposer）中。

· 瞬态响应增强：当AI运算负载突然增加时，硅电容能提供超高速的瞬时电流，避免电压骤降导致系统崩溃。

· 垂直供电（Vertical Power Delivery）：硅电容直接放置在运算裸晶的正下方，大幅缩短电流路径，将等效串联电感（ESL）降至1pH以下。

2.  应用场景：

· AI芯片（XPU）是电老虎，功耗大且电流瞬间波动巨大，若供电不稳，算力就会打折。硅电容凭借超低阻抗和极快响应，紧贴芯片放置，能有效滤除噪声，确保芯片稳定运行，亦可搭配基板/PCB板埋容方式靠近主芯片，达到性能提升。

· 在1.6T/800G的高速光模块中，信号传输极易受损，硅电容的高频低插损特性，是保证数据传输不失真的关键。

· 汽车电子（ADAS与BMS）自动驾驶需要极高的安全性，硅电容能承受-55℃到+250℃的极端温差，大幅提升可靠性。

· 高端消费电子产品 (高性能SoC) 搭配体积极致薄化的硅电容（70~50微米的厚度）整合进狭小的AP处理器模组中，为主板“瘦身”，给电池腾出更多空间亦可达到滤波及去耦效果。
