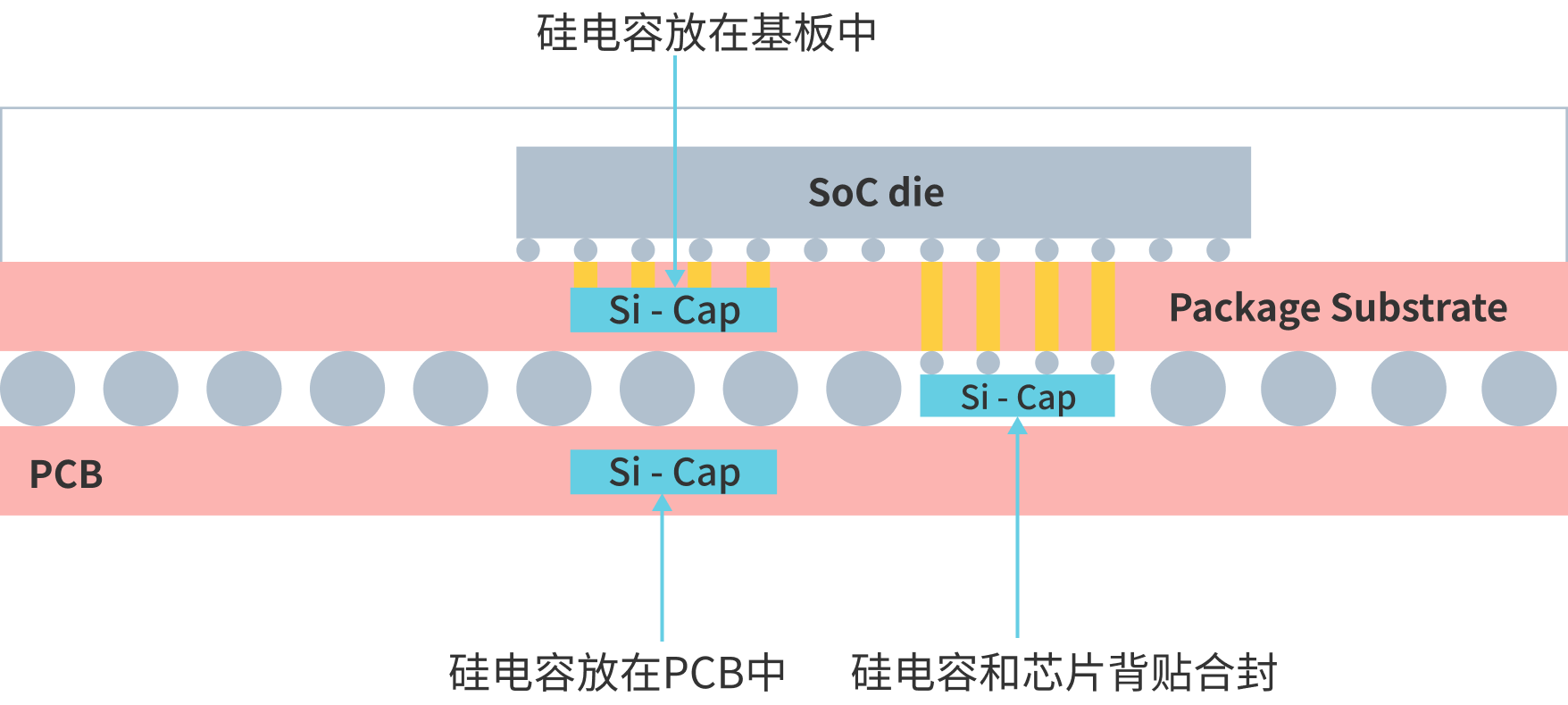

硅电容与芯片背贴合封 / 埋入基板 / PCB贴装
为什么需要硅电容？
在先进纳米级CMOS工艺的数字芯片中，硅电容通过高密度电容网络实现高效的电流分配与噪声旁路。其超薄特性显著优化芯片的尺寸与布局，同时提升电源完整性（PI）和信号完整性（SI），助力高性能SOC芯片实现更优能效比与微型化设计。
传统MLCC的痛点
局限- ESL较大，GHz级瞬态响应性能下降
- DC Bias效应显著，高偏压下容值衰减严重
- 封装尺寸大，难以靠近芯片放置
- 贴装距离远，回路电感大
硅电容的解决方案
优势- 超低ESL，构建超近端储能池
- 无DC Bias效应，容值稳定可控
- 超薄结构，可背贴合封或埋入基板
- 纳秒级响应芯片负载变化
